一、用途及特點

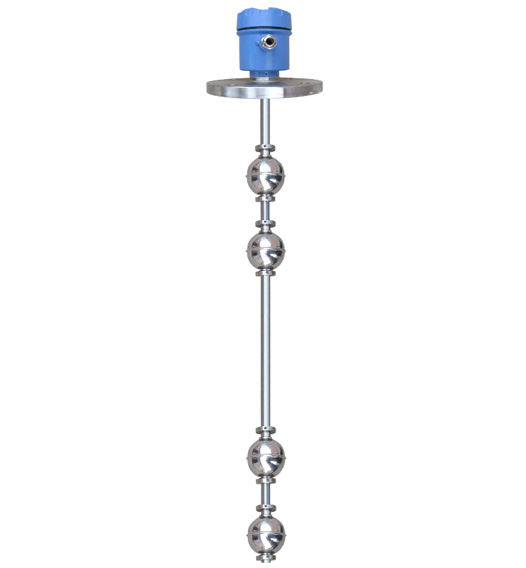

UDK型系列磁浮球多點液位控制器廣泛用于各種塔、罐、槽的敞口、密閉儲罐、地下貯槽中液位自動控制，并可按照實際的需要，變更內部下簧管組件的安裝位置即可隨時改變液位的控制高度，并且每個液位開關均帶有記憶功能，因而不怕停電等影響，復電后各工作點仍能如實對被控制液位進行正常的控制。
二、組成及工作原理
UFK磁浮球多點液位控制器是導管內裝有多個干簧管組件，磁浮球隨被測介質液位的升降而上下浮動，利用浮球內的磁件來吸引相應位置的干簧管組件 (發訊器 )，使之吸合或斷開發出開關信號，開關信號分a類(常開、即動合型 )b類(常閉、即動斷型 )，提供控制源。如因?qū)嶋H使用過程中遇到常開要變成常閉，或常閉要變成常開，只需抽出管體內的線路板將發訊器轉 180°安裝即開，如控制位置需要變化也可將發訊器件移動到所需位置安裝發訊器，并且具有自保功能，因而不怕停電，復電后觸點的工作狀態仍能真實地反映被測的介質的真實情況。
三、基本參數
◆測量范圍：≤ 15m
◆容器法蘭： DN80~DN150　HG20593-97(FM)
◆動作誤差：± 3mm
◆釋放誤差：≤ 0.8mm
◆介質溫度：≤ 120℃
◆介質比重：≥ 0.89/cm3
◆壓力等級： 0.6~2.5MPa
◆開關點數： 1~8點
◆觸點容量： 24V·DC0.5A，220V·AC0.2A
◆防爆標志： ib II Ct5
◆關聯設備： JHA-E安全柵注：（ 1）UFK/B本安型按線和 XQ本安發訊器相同　　（2）L1、L2…Ln為各發訊點的高度　　（3）h1、h2同UQK相同

四、安裝
(１) 把浮球安裝在主體管上，主體管底部把擋板裝好，底部螺絲擰緊。
(２) 把液位計放入容器內，安裝法蘭和容器法蘭固定擰緊。
(３) 打開接線盒蓋，接入引出線，注意每對觸點不能接錯，蓋上盒蓋并擰緊螺釘引出線固定，接線參照 UHZ-3型注意事項。

使用說明書儀表選型表

HG-5型玻璃管波面計
一、概述
HG5型玻璃管液位計是按原化工部 HG5-227-80標準，現行 HG21592-95標準生產的就地式液位測量?jī)x表，它的主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。
二、結構原理
1. 儀表上下閥都裝有 PN1.6MPa，DN20的法蘭。通過鏈接焊接在容器上的法蘭，與容器組成連接器，透過玻璃管就直接顯示容器介質液位高度。
2. 液面計分為普通型與保溫型，保溫型設有加熱或冷卻管路，可采用不大于 0.6MPa蒸汽或循環冷卻水調節液面計內介質流動性。
3. 儀表兩端均裝有針形閥，內裝有鋼球，當玻璃管因意象事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流。
